W jaki sposób konstrukcja mechaniczna wysoce precyzyjnego, pionowego, odłączanego fotoelektrycznego wodomierza z bezpośrednim odczytem zapewnia precyzję i łatwość konserwacji?
Podstawowa zasada konstrukcji tego licznika koncentruje się na osiągnięciu i utrzymaniu wyjątkowej dokładności pomiaru w bardzo zmiennych warunkach spotykanych w przemysłowych i komercyjnych rurociągach wodociągowych, a także w zarządzaniu okręgowym obszarem pomiarowym. Osiąga się to dzięki synergii unikalnego mechanizmu przepływu pionowego, wykrywania pełnego przepływu i zaawansowanej ochrony komponentów.
Wydajność pionowego skrzydła ślimaka i wykrywanie pełnego przepływu
Pionowy mechanizm śrubowy skrzydełkowy różni się zasadniczo od tradycyjnych mierników poziomych. Dzięki pionowemu ustawieniu elementu pomiarowego miernik wyjątkowo dobrze radzi sobie ze zróżnicowanymi profilami przepływu występującymi w większych rurach. Skrzydło ślimaka zostało zaprojektowane tak, aby było bardzo wrażliwe na ruch płynu, zapewniając liniowy obrót nawet przy wyjątkowo niskich natężeniach przepływu.
Czułość ta jest maksymalizowana poprzez wdrożenie technologii wykrywania pełnego przepływu. Wykrywanie pełnego przepływu oznacza, że licznik został zaprojektowany w taki sposób, że praktycznie całe pole przekroju poprzecznego rury jest monitorowane pod kątem przepływu, zapewniając rejestrację nawet najmniejszych ruchów wody. Technologia ta zapewnia wysoką precyzję pomiaru nie tylko w godzinach szczytowego użytkowania, ale przede wszystkim w okresach minimalnego poboru wody. Dokładny pomiar niskiego przepływu jest niezbędny do identyfikacji małych wycieków lub nielegalnego zużycia, które są głównymi składnikami wody nieprzychodowej.
Duże rozmiary, od DN40 do DN200, są zazwyczaj przeznaczone dla użytkowników przemysłowych lub głównych arterii dystrybucyjnych, gdzie wahania przepływu są powszechne i ekstremalne. Zdolność tego miernika do skutecznego działania w szerokim zakresie prędkości przepływu jest ucieleśniona przez jego Szeroki zakres współczynnika . Szeroki współczynnik zakresu oznacza, że wodomierz może dokładnie mierzyć wodę od najmniejszej strużki do pełnego skoku w średnicy, dzięki czemu nadaje się na okazje, w których występują duże wahania przepływu i spełnia różnorodne potrzeby w zakresie zużycia wody w nowoczesnej infrastrukturze. Ta wszechstronność eliminuje potrzebę stosowania wielu typów i rozmiarów liczników w ramach jednego zastosowania, upraszczając inwentaryzację i uruchamianie. Własna stabilność pionowego skrzydełka śruby zapewnia, że miernik może wytrzymać te zmiany przepływu bez utraty kalibracji lub przyspieszonego zużycia mechanicznego. Precyzyjna konstrukcja elementów wewnętrznych gwarantuje, że ten wysoki poziom dokładności zostanie utrzymany przez cały okres użytkowania licznika.
Technologia bezmagnetyczna i konstrukcja przeciwzakłóceniowa
Zaangażowanie w bezpieczeństwo danych i integralność metrologiczną podkreślają dwie kluczowe cechy konstrukcji zabezpieczającej: Technologia wykrywania bezmagnetycznego i solidna konstrukcja przeciwzakłóceniowa.
Użycie Technologia wykrywania bezmagnetycznego to bezpośrednia odpowiedź na ciągłe wyzwanie w pomiarach: zewnętrzne zakłócenia magnetyczne. Wodomierze starszej generacji często wykorzystują sprzęgło magnetyczne do przekazywania obrotu wewnętrznego elementu pomiarowego do rejestru zewnętrznego. Ta zależność czyni je podatnymi na działanie magnesów zewnętrznych, które można nielegalnie wykorzystać do spowolnienia lub zatrzymania rejestracji licznika. Dzięki zastosowaniu technologii bezmagnesowej ten zaawansowany wodomierz całkowicie eliminuje tę lukę, zapewniając ochronę dokładności i prawdziwości danych pomiarowych przed nieuczciwą manipulacją. Wodomierz pozostaje bardzo wrażliwy na przepływ wody, a jednocześnie jest całkowicie obojętny na zewnętrzne pola magnetyczne, co jest kluczowym wymogiem dla zabezpieczenia przychodów mediów i utrzymania praktyk rozliczeniowych w ramach uczciwego handlu.
Konstrukcja przeciwzakłóceniowa obejmuje wbudowany ekran filtra ze stali nierdzewnej. Cecha ta jest kluczowa dla utrzymania długoterminowej stabilności i niezawodności wewnętrznego mechanizmu. Jakość wody domowej, chociaż ogólnie nadaje się do picia, często zawiera drobne cząstki stałe, osad i drobne zanieczyszczenia. Z biegiem czasu cząstki te mogą powodować ścieranie precyzyjnych przekładni, łożysk i krawędzi skrzydeł ślimaka, prowadząc do dryfu pomiaru lub całkowitego zatarcia. Zintegrowany filtr siatkowy ze stali nierdzewnej skutecznie odfiltrowuje potencjalne zanieczyszczenia, zapewniając, że mechanizm skrzydełkowy śruby pozostaje czysty i działa płynnie. Możliwość dostosowania do jakości wody użytkowej gwarantuje długoterminową stabilną pracę, znacznie zmniejszając prawdopodobieństwo awarii w terenie i minimalizując związane z tym konieczność konserwacji. Konstrukcja filtra jest solidna i odporna na korozję, zachowując swoją funkcję ochronną przez wiele lat ciągłej pracy.
Zdejmowana konstrukcja dla uproszczonej obsługi
Długoterminowa wydajność konserwacji Precyzyjny, pionowy, śrubowy, odłączany fotoelektryczny wodomierz z bezpośrednim odczytem gwarantuje jego innowacyjność Zdejmowana konstrukcja . Ta cecha konstrukcyjna znacznie wydłuża żywotność miernika i radykalnie zmniejsza pracochłonność i złożoność związaną z naprawą lub kalibracją.
W tradycyjnych licznikach nieusuwalnych jakakolwiek potrzeba naprawy, np. awaria rejestru lub awaria podzespołów wewnętrznych, wiąże się z koniecznością całkowitego usunięcia całego korpusu licznika z rurociągu. Zwykle wiąże się to z odizolowaniem odcinka rury, spuszczeniem wody i rozłączeniem dużych połączeń kołnierzowych, co jest procesem czasochłonnym i wysoce uciążliwym.

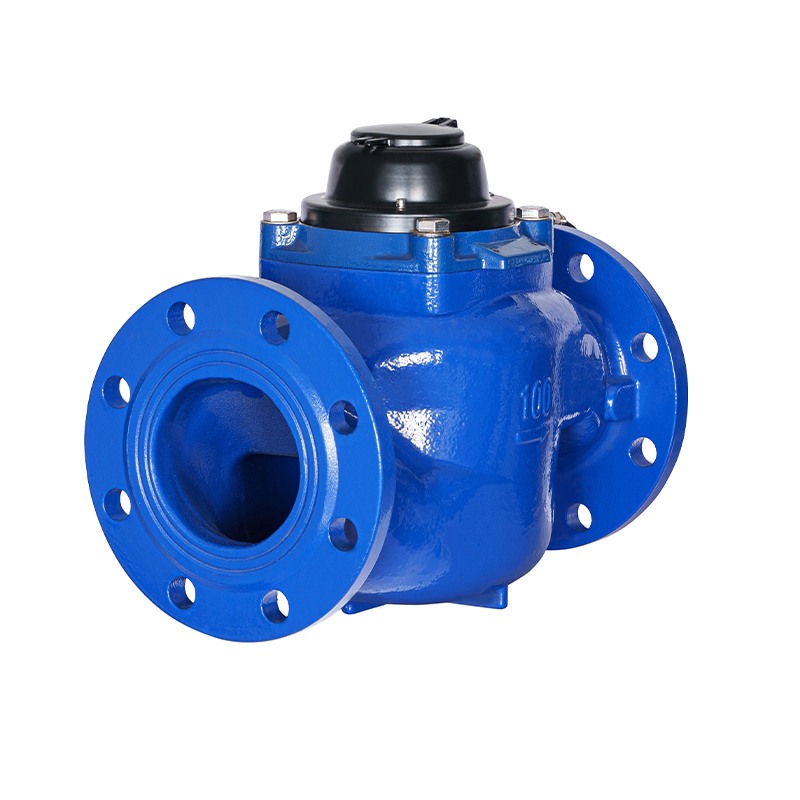

Dzięki zdejmowanej konstrukcji główny korpus wodomierza pozostaje na stałe zamontowany w rurociągu wodociągowym. Główny element pomiarowy i rejestr – dwie części, które najprawdopodobniej wymagają konserwacji lub kalibracji – są zintegrowane w zintegrowanym wkładzie ruchu, który można łatwo wyjąć. Ułatwia to konserwację i kalibrację, ponieważ cały mechanizm mechaniczny można wyciągnąć jako pojedynczą jednostkę bez zakłócania połączeń rurowych. Technik może szybko zakończyć proces, co pozwala na szybką wymianę wadliwego mechanizmu na nowo skalibrowany zamiennik. Mechanizm ten zapewnia efektywny cykl napraw w warsztacie, podczas którego usunięte mechanizmy można serwisować i przechowywać do ponownego wykorzystania w przyszłości, wydłużając w ten sposób całkowity okres użytkowania licznika i maksymalizując efektywność kapitałową. Łatwość dostępu gwarantuje, że kontrole kalibracji, które są prawnie wymagane w wielu jurysdykcjach, można przeprowadzić przy minimalnych zakłóceniach w dostawie wody.
Które inteligentne funkcje wodomierza z pionowym, odkręcanym skrzydełkiem i bezpośrednim odczytem umożliwiają inteligentne zarządzanie?
Użyteczność wysokowydajnego wodomierza w XXI wieku wykracza daleko poza jego mechaniczną dokładność; definiuje się go także poprzez zdolność do płynnej komunikacji i płynnej integracji w ramach inteligentnej sieci. The Precyzyjny, pionowy, śrubowy, odłączany fotoelektryczny wodomierz z bezpośrednim odczytem został zaprojektowany z inteligentnymi funkcjami, dzięki czemu jest idealnym wyborem do nowoczesnych pomiarów wody, zapewniając przejrzyste dane i umożliwiając kompleksowe zdalne zarządzanie.
Bezpośredni odczyt danych zapewniający niekwestionowaną przejrzystość

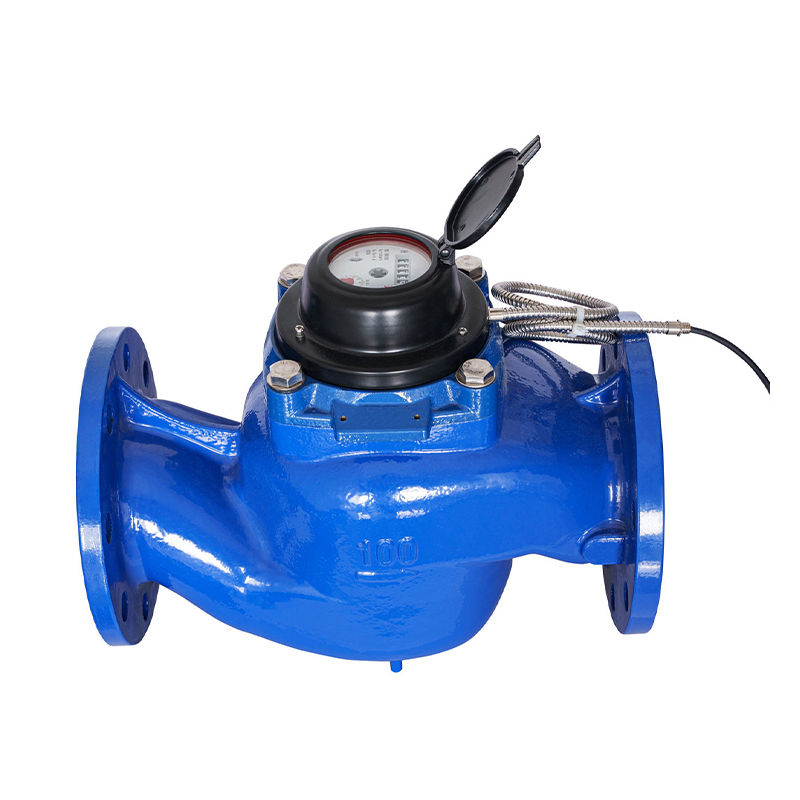

Kluczową cechą pozwalającą zachować przejrzystość rozliczeń i zminimalizować spory jest zdolność licznika do bezpośredniego odczytu danych. Licznik oferuje opcjonalny fotoelektryczny licznik bezpośredni lub pasywny licznik bezpośredniego odczytu.
Koncepcja bezpośredniego odczytu, szczególnie za pomocą technologii fotoelektrycznej, jest istotna, ponieważ rejestruje dokładny stan liczbowy rejestru mechanicznego w momencie odczytu. W przeciwieństwie do liczników impulsowych, które obliczają całkowitą objętość na podstawie impulsów obrotowych i mogą powodować błędy spowodowane utratą sygnału lub zakłóceniami, metoda bezpośredniego odczytu zapewnia dokładną, wyraźną i dokładną kopię aktualnego licznika mechanicznego licznika.
Bezpośredni odczyt fotoelektryczny: Ta zaawansowana metoda wykorzystuje czujniki optyczne do odczytu położenia fizycznych kół liczbowych rejestru. Dzięki temu odczyt elektroniczny jest idealnie zsynchronizowany z wyświetlaczem mechanicznym. Zapewnia dane o wysokiej rozdzielczości i potwierdza jasne i dokładne dane, które są niezbędne do rozliczeń handlowych użytkowników przemysłowych i komercyjnych, gdzie dokładność rozliczeń ma kluczowe znaczenie.
Pasywne bezpośrednie czytanie: Jest to kolejna alternatywa, która osiąga podobny cel, zapewniając odporny na manipulacje i wysoce niezawodny odczyt rzeczywistej zgromadzonej objętości. Obie opcje eliminują potrzebę ręcznych, podatnych na błędy odczytów i zapewniają, że dane przesyłane elektronicznie są weryfikowalne i niekwestionowane, zwiększając w ten sposób zaufanie między przedsiębiorstwem energetycznym a konsumentem. Zintegrowana konstrukcja charakteryzuje się zwartą konstrukcją, która ułatwia instalację w wymaganym zakresie średnic od DN40 do DN200 i zapewnia ochronę elementów odczytu optycznego przed szkodliwym wpływem środowiska.
Bezproblemowa integracja dzięki wielu metodom komunikacji
Aby wodomierz mógł działać skutecznie w nowoczesnej inteligentnej sieci, najważniejsza jest jego elastyczność komunikacyjna. Licznik obsługuje różne protokoły komunikacyjne, umożliwiając zakładom użyteczności publicznej wybór metody transmisji najlepiej odpowiadającej ich istniejącej infrastrukturze i potrzebom geograficznym. Za tą wszechstronnością kryje się silnik Zdalna transmisja danych .
Łączność przewodowa: Miernik obsługuje komunikację RS485, solidny, ustandaryzowany protokół komunikacji szeregowej. RS485 jest wysoce niezawodny w sieciach przewodowych średniej odległości, co czyni go idealnym rozwiązaniem dla gęstych środowisk komercyjnych lub przemysłowych, gdzie liczniki są blisko siebie zgrupowane. Zapewnia dużą prędkość, niezawodne pozyskiwanie danych przy minimalnych opóźnieniach, wspierając aplikacje monitorujące w czasie rzeczywistym.
Bezprzewodowa łączność rozległa:
W przypadku rozległych obszarów geograficznych lub rozproszonych instalacji licznik integruje zaawansowane technologie bezprzewodowe:
Wąskopasmowy Internet Rzeczy: Wąskopasmowy Internet Rzeczy to technologia sieci rozległych o małej mocy, zaprojektowana specjalnie z myślą o inteligentnych pomiarach. Zapewnia doskonałą penetrację w trudnych warunkach, takich jak piwnice lub podziemne skarbce, i zużywa bardzo mało energii, zapewniając wyjątkowo długą żywotność baterii modułu komunikacyjnego. Przesyła dane wydajnie i ekonomicznie, co czyni go opłacalnym rozwiązaniem do powszechnego wdrażania liczników.
Technologia bezprzewodowa czwartej generacji: Integracja funkcji 4G pozwala licznikowi komunikować się bezpośrednio za pośrednictwem istniejących sieci komórkowych. Zapewnia to większą przepustowość i wszechobecny zasięg, umożliwiając częstą transmisję danych i natychmiastowe raportowanie alarmów lub zdarzeń krytycznych, co jest szczególnie przydatne w przypadku liczników znajdujących się w odległych lokalizacjach lub wykorzystywanych do monitorowania sieci.
Umożliwiają to liczne metody komunikacji Zdalna transmisja danych , umożliwiając licznikowi wysyłanie danych dotyczących zużycia, alarmów i aktualizacji statusu bezpośrednio do centralnej platformy zarządzania zakładu energetycznego. Eliminuje to potrzebę kosztownych i czasochłonnych wizyt w terenie w celu odczytu liczników, poprawia częstotliwość gromadzenia danych i zapewnia niezbędne dane w czasie rzeczywistym dla zaawansowanych programów analitycznych.
Wszechstronne zastosowanie w nowoczesnej gospodarce wodnej
Doskonała wydajność i inteligentne funkcje Precyzyjny, pionowy, śrubowy, odłączany fotoelektryczny wodomierz z bezpośrednim odczytem pozycjonuje go jako podstawowy element różnych nowoczesnych zastosowań w zakresie gospodarki wodnej.
Rozliczenia handlowe i ubezpieczenie przychodów: Biorąc pod uwagę wysoką dokładność pomiaru, integralność bezmagnesową i możliwość bezpośredniego odczytu, miernik doskonale nadaje się do stosowania w rozliczeniach handlowych użytkowników przemysłowych i komercyjnych. Dokładne i niezaprzeczalne odczyty są niezbędne do sprawiedliwego rozliczania i zabezpieczenia strumienia przychodów przedsiębiorstwa użyteczności publicznej. Duży zakres wydajności licznika, od DN40 do DN200, jest szczególnie przeznaczony dla klientów o wysokim zużyciu i dużej wartości.
Zarządzanie obszarem pomiarowym w okręgu: Licznik jest niezbędnym narzędziem do zarządzania Okręgowym Obszarem Pomiarowym lub DMA. W DMA duże liczniki, takie jak ten, są strategicznie rozmieszczone na granicach mniejszych, określonych stref w sieci dystrybucyjnej. Dokładny pomiar całkowitej ilości wody dopływającej do DMA i porównanie jej z sumą zużycia zarejestrowaną przez wszystkie mniejsze liczniki na tym obszarze, zarządcy mediów mogą obliczyć ilość wody nieprzychodowej dla tej strefy. Możliwość dokładnego pomiaru przy małych przepływach ma tutaj kluczowe znaczenie, ponieważ małe, ciągłe wycieki, które przyczyniają się do powstawania wody nieprzynoszącej dochodu, są często pierwszą rzeczą identyfikowaną przez wysoce precyzyjne wykrywanie niskiego przepływu. Możliwość zdalnej transmisji danych zapewnia częste gromadzenie tych niezbędnych danych granicznych, co pozwala na szybką interwencję i naprawę wycieków sieciowych, co jest głównym celem skutecznego zarządzania DMA.
Połączone zalety precyzyjnego pomiaru mechanicznego, solidnej ochrony przed zakłóceniami, uproszczonej struktury konserwacji i zaawansowanych możliwości komunikacyjnych sprawiają, że ten wodomierz jest idealnym wyborem do nowoczesnych pomiarów wody, które kładą nacisk na wydajność, dokładność i inteligentne działanie sieci.
